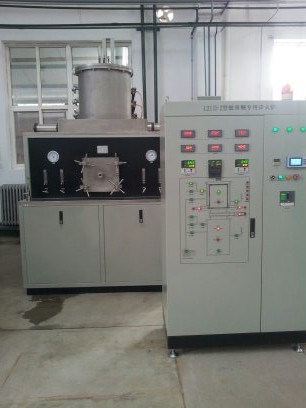

鈦合金水淬爐

來源： | 發布時間：2016-09-01 |

一、設備名稱、規格、型號及系統概述

1、設備名稱：立式淬火爐

2、型號、規格：L1212I-2

3、設備用途：主要用于氣氛保護光亮淬火處理（主要用于鈹青銅淬火、鈦合金淬火等）。

二、設備配置及技術參數：



1、工位：                    立式雙室單位

2、處理模式：                連續周期爐

3、加熱方式：                內加熱（三區）

4、最高使用溫度：            1300℃

5、控制精度：                ±1℃

6、顯示精度：                ±1℃

7、升溫速率：                 0～30℃/min

8、真空度：                    15Pa

9、內腔有效容積：            φ250×300mm

10、爐膛加熱區尺寸：          φ300×400mm

11、設備外形尺寸：             長1750 mm×寬1700mm×高2650mm

12、水槽容積：                 0.7m3

13、淬火后水溫：               ≦60℃

14、最大裝爐量：               25Kg

15、控制方式：                 手動

16、淬火轉移時間：             4秒

17、溫度均勻性：              ±5℃(1000℃保溫后測量)

18、控溫點數：                 3點

19、加熱功率：                 50KW（三組）

20、電源：                    380V(三相五線制)、60KW

21、氣體：    （1）氫氣：     壓力：0.002～0.01MPa

（2）氮?dú)猓?span>     壓力：0.015～0.05MPa

22、冷卻水：                  壓力：0.2～0.4MPa

23、降溫速度：                1300- 100℃之間1h。

24、升、降溫時間及燒結時間由程序控制。

二、設備主要結構：

本淬火爐主要由加熱室、淬火室兩體組成。加熱室又由爐體、加熱系統、真空系統、氣體保護系統、冷卻系統、及電氣控制系統等組成。淬火室由室體、爐門系統、真空系統、升降系統、測量顯示及充排水等組成。加熱室與淬火室由閘板閥及隔熱屏隔開。本設備設計結構工作環境非常潔凈，設備本身無揮發和污染物及對身體有害的物體。
